| 이 장에서는 컴퓨터의 조립과정을 통하여 컴퓨터 내부에 어떠한 부품들이 구성되어 있으며, 각 부품들의 역할은 무엇인지 알아보고, 새로운 부품을 설치하는 과정에서 발생하는 여러 문제를 해결해 나감으로써 복잡한 부품들로 이루어진 PC에 대한 막연한 두려움과 궁금증을 풀어나가도록 합니다. |
|
8 단계 : FDD,HDD,CD-ROM드라이브 설치 |
이번에는 보조기억장치인 FDD, HDD, CD-ROM을 설치하도록 합니다. 먼저 각 부품의 구조를 알아보고 각 부품의 설치방법과 메인보드로 연결하는 방법을 알아봅니다.
① FDD의 구조
플로피디스크는 얇은 원형의 판으로 되어 있으며, 이 얇은 판 위에 자성 물질을 입히고 헤드가 자성 물질과 반응하여 데이터를 저장하거나 읽을 수 있게 됩니다. 플로피 디스크 드라이브는 이런 플로피를 읅을 수 있도록 헤드와 캐리지 암이 달려있습니다. 플로피 디스크는 크기에 따라서 구분되는데, 5.25인치가 1.2MB이고, 3.5인치 플로피 디스크가 1.44MB의 용량을 가지고 있으며, 최근에는 3.5인치 플로피디스크가 주를 이루고 있습니다.
②HDD의 구조
하드 디스크에서 데이터는 디스크의 자기 코팅된 부분에 저장되고 기중기를 연상시키는 액츄에이터 암(ACTUATOR ARM)에 붙어있는 헤드를 통해 읽고 씁니다. 마치 맹인이 손가락 끝으로 점자를 읽는 모습을 연상하면 됩니다. 하드디스크의 액츄에이터 암은 플로피 디스크 드라이브와는 달리 서보모터(SERVO-MOTOR)로 움직이는데 이는 원하는 트랙으로 보다 빠르고 정확하게 이동하기 위한 것입니다.
③CD-ROM의 구조
CD-ROM드라이브는 3개의 모터를 사용합니다. 일단 CD-ROM을 회전시키는 스핀들 모터, CD-ROM 타이틀을 넣을 수 있는 로딩모터와 하드디스크의 캐리지 암 처럼 헤드를 움직이는 슬라이드 모터가 있습니다. 또 CD-ROM에서는 헤드가 아니라 레이저 픽업 장치를 사용합니다. 이 것은 CD-ROM 뒷면의 거울처럼 비치는 부분에 레이저를 사용하여 반사여부에 따라 데이터를 읽는 구조입니다.
|
|
|
|
| ▣FDD의 커넥터 | ▣HDD의 커넥터 | ▣CD-ROM의 전면 | ▣CD-ROM의 커넥터 |
| ▣ FDD의 장착 | ▣ FDD 리본케이블의 연결 | ||
|

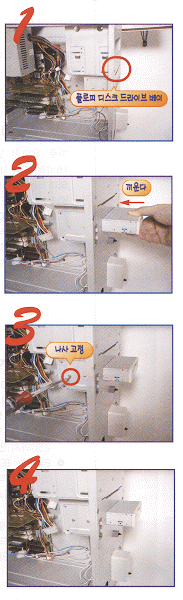

①FDD의 홈과 일치하는 케이스의 3.5인치 베이를 찾습니다. |
|

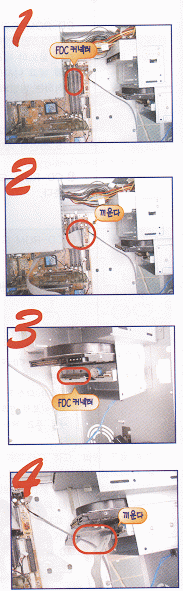

①메뉴얼을 보고 FDC커넥터를 찾습니다. |
| ②FDD를 케이스의 해당 베이에 맞춥니다 | ②FDC의 긴 쪽 커넥터를 메인보드의 해당 커넥터에 연결합니다. 이 때 케이블의 플러그 홈을 잘 맞추어야 합니다. | ||
| ③FDD를 나사로 고정합니다. | ③FDC의 다른 쪽 끝을 FDD에 맞춥니다. 꼬임이 있는 커넥터가 A, 없는 커넥터가 B드라이브로 인식됩니다. 보통 하나의 3.5인치 드라이브를 사용하므로 꼬임이 있는 커넥터를 FDD에 맞추면 됩니다. | ||
| ④장착이 완료된 모습 | ④장착이 완료된 모습 | ||
| ▣ HDD의 장착 | ▣CD-ROM드라이브의 장착 | ||
|

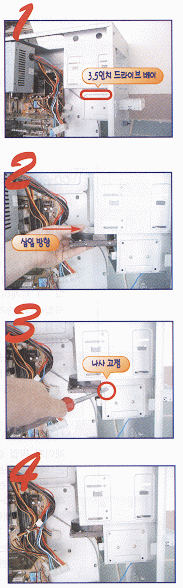

①FDD를 고정한 근처에 빈 3.5인치 드라이브 베이를 찾습니다. |
|

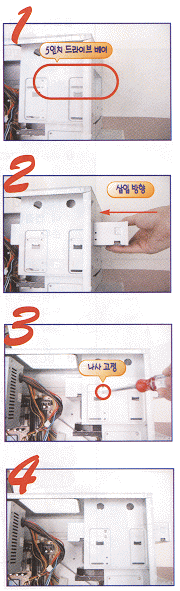

①CD-ROM드라이브의 홈과 일치하는 케이스의 5.25인치 베이를 찾습니다. |
| ②HDD를 해당 베이에 장착합니다. 보통 하드디스크의 경우에는 베이에 거꾸로 끼워야 합니다. | ②CD-ROM드라이브를 케이스의 해당 베이에 장착합니다. | ||
| ③나사로 고정합니다. | ③나사로 고정합니다. | ||
| ④장착이 완료된 모습 | ④장착이 완료된 모습 | ||

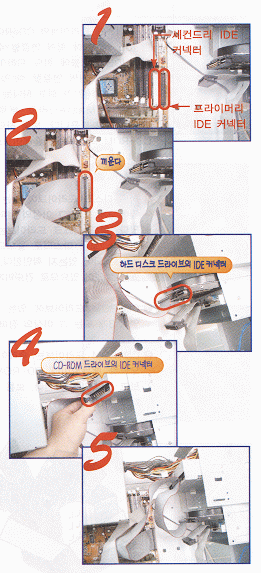

▣IDE리본케이블의 연결
| ①메뉴얼을 보고 메인보드에서 IDE커넥터를 찾습니다. |
|
| ②IDE리본 케이블의 긴 쪽 커넥터를 메인보드의 해당 커넥터에 연결합니다. 이 때 케이블의 플러그 홈을 잘 맞춥니다. | |
| ③IDE케이블의 다른 쪽 커넥터 중 하나를 HDD 커넥터에 맞춥니다. | |
| ④IDE케이블의 다른 쪽 커넥터 중 하나를 CD-ROM 커넥터에 맞춥니다. | |
| ⑤IDE케이블 연결이 완료된 모습 |
※ 한개의 IDE케이블에 2개의 장치(HDD,CD-ROM)가 연결될 경우 하나는 주(主, Master)가 되고, 하나는 부(附, Slave)가 됩니다 보통 HDD는 마스터, CD-ROM은 슬래이브로 설정하는데, 이 를 설정하려면 HDD와 CD-ROM의 점퍼를 수정하여야 합니다. 또한 메인보드는 IDE커넥터 1개에 연결된 2개의 장치 중 느린 장치에 처리속도가 맞추어 지므로, IDE케이블이 2개인 경우에는 메인보드의 2번째 IDE커넥터에 CD-ROM을 연결하면 HDD의 속도가 느려지는 것을 방지할 수 있습니다 .
