| 이 장에서는 컴퓨터의 조립과정을 통하여 컴퓨터 내부에 어떠한 부품들이 구성되어 있으며, 각 부품들의 역할은 무엇인지 알아보고, 새로운 부품을 설치하는 과정에서 발생하는 여러 문제를 해결해 나감으로써 복잡한 부품들로 이루어진 PC에 대한 막연한 두려움과 궁금증을 풀어나가도록 합니다. |
|
3단계 : CPU장착 |
CPU는 슬롯형식과 소켓형식이 있습니다. 이러한 CPU는 메인보드에서 지원하는 방식과 일치하여야 장착할 수 있는데, 슬롯형식의 CPU는 쿨링팬을 포함하고 있는 경우가 많고 메인보드에 장착하기도 간단합니다. 한때 펜티엄2,3에 많이 사용되었으나 최근에는 다시 소켓형태의 CPU가 많이 나오고 있습니다. 여기서는 소켓형태의 CPU 설치방법에 대해 알아보도록 합니다.
| ▣소켓형식의 CPU장착 | ▣소켓형식의 CPU에 방열판/쿨링팬 부착 | ||
|
|
①CPU고정 레버를 올린다 |
|

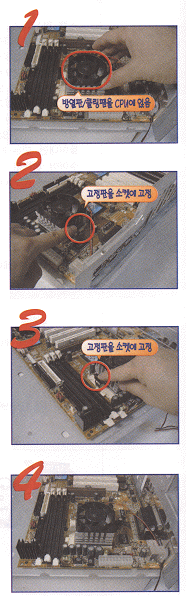

①CPU에 방열판/쿨링팬을 얹습니다. 만약 방열판과 쿨링팬이 분리되어 있다면 방열판에 쿨링팬을 장착합니다. |
| ②CPU를 소켓의 특정 지점에 맞춘다음 끼워 넣는다 | ②방열판/쿨링팬 고정판의 짧은 쪽을 CPU소켓 한 쪽에 고정합니다 | ||
| ③고정레버를 누른다 | ③방열판/쿨링팬 고정판의 다른 쪽을 CPU소켓의 다른 쪽에 고정합니다. | ||
| ④장착이 완료된 그림 | ④장착이 완료된 그림 | ||
|
4단계 : CPU점퍼 세팅 |
메인보드에 CPU를 장착하였다면 메인보드에서 장착한 CPU 속도에 맞게 점퍼를 설정해 주어야 합니다. 최신 메인보드의 경우에는 하드웨어적인 점퍼설정 없이 CMOS셋업에서 소프트웨어적으로 설정할 수 있도록 하고 있습니다. 여기서는 해당 점퍼를 어떻게 세팅하는지 알아보도록 하겠습니다.

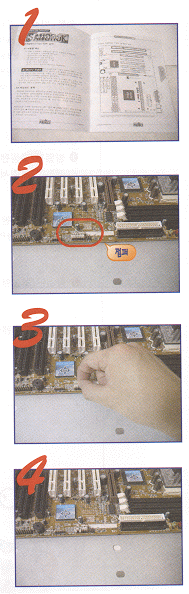

| ①메뉴얼을 보고 점퍼관련 부분을 찾습니다.(메인보드마다 설정이 다르므로 반드시 메뉴얼을 확인하셔야 합니다) |
|
| ②메인보드에서 해당 점퍼 위치를 찾습니다 | |
| ③CPU속도에 맞게 점퍼를 뽑아서 끼웁니다. | |
| ④점퍼세팅이 완료된 그림 |
|
5단계 : 케이스 케이블 연결 |
컴퓨터를 사용할 때 케이스에 전원 스위치, 리셋스위치, 전원LED, HDD작동 LED등이 있는 것을 볼 수 있습니다. 이러한 것들은 케이스에 붙어 있으므로 메인보드와 연결해 주어야 합니다. 그래서 케이스에는 이러한 연결을 위해 여러개의 작은 케이블이 붙어 있습니다. 여기서는 이 케이블을 메인보드에 연결하는 방법을 알아봅니다.
|

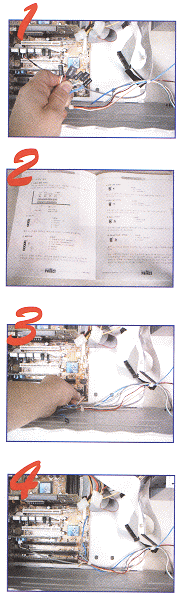

①케이스에 붙어있는 케이블의 라벨을 확인합니다
(스피커,HDD,POWER,RESET,전원LED 등이 있습니다) |
| ②메인보드 메뉴얼을 보고 해당 라벨의 메인보드 커넥터에 연결합니다. | |
| ③케이블 중에는 +,- 특성이 있으므로 메인보드의 설명에따라 정확히 연결하여야 합니다. | |
| ④연결이 완료된 모습 |
